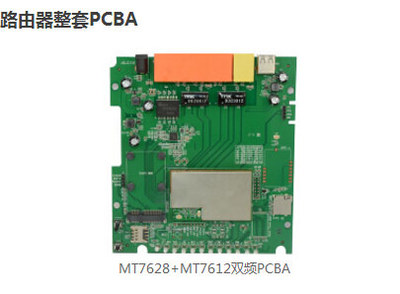

智能路由方案开发 PCBA方案板的设计与实现

随着物联网、智能家居和高速网络需求的持续增长，智能路由器已成为现代家庭与企业网络的核心枢纽。在这一背景下，高效、稳定且功能丰富的智能路由方案开发显得尤为重要，而PCBA（Printed Circuit Board Assembly，印刷电路板组装）方案板作为硬件基石，其设计与实现直接决定了路由器的性能、可靠性与扩展性。本文将探讨智能路由方案开发中PCBA方案板的关键环节。

一、核心需求分析与方案选型
智能路由PCBA方案板开发始于精准的需求分析。开发者需明确目标市场（如家用、中小企业、工业级）、核心功能（如Wi-Fi 6/7支持、Mesh组网、USB 3.0扩展、VPN加速等）、性能指标（吞吐量、带机量、覆盖范围）以及成本预算。基于此，选择主控芯片（SoC）成为首要任务，常见方案包括高通（Qualcomm）、联发科（MediaTek）、博通（Broadcom）等厂商的处理器，它们集成了CPU、网络加速引擎和无线射频单元。需匹配适当的内存（DDR3/DDR4）、闪存（SPI NAND/eMMC）以及外围接口电路。

二、电路设计与PCB布局
电路设计是PCBA方案板的技术核心。原理图设计需确保电源管理（如DC-DC转换、LDO稳压）、时钟电路、射频（RF）前端（包括PA、LNA、滤波器）、以太网PHY芯片、USB接口等模块的电气特性符合标准。PCB布局则更考验工程经验，尤其是高频信号完整性：

1. 射频走线需严格控制阻抗（通常50欧姆），采用微带线或带状线结构，避免锐角转折，并做好屏蔽与隔离，以减少干扰。
2. 电源电路应注重去耦电容的布置，确保低噪声与稳定电压，大电流路径需足够宽以降低损耗。
3. 高速信号线（如DDR、PCIe）需考虑等长布线、参考平面完整性和串扰抑制，以保障数据传输的可靠性。
4. 散热设计不可忽视，主控芯片与功率器件往往需要散热片或导热垫，PCB上可布置散热过孔。

三、物料采购与PCBA生产
完成设计后，进入物料采购与生产阶段。BOM（物料清单）的准确性至关重要，需选择合格供应商，确保芯片、被动元件、连接器等组件的质量与供货稳定性。PCBA生产包括SMT（表面贴装技术）和DIP（插件）工艺，需严格控制焊膏印刷、贴片精度、回流焊温度曲线以及检测（如AOI自动光学检测、X光检查），以避免虚焊、短路等缺陷。对于射频性能，还需进行天线匹配调试，确保无线信号最优。

四、软件集成与测试验证
硬件方案板需与软件系统深度融合。开发者需移植或开发Bootloader、Linux内核、驱动程序（如无线驱动、网络协议栈）以及上层应用（如Web管理界面、QoS算法）。测试验证是保障产品质量的关键环节，包括：

1. 硬件测试：电源测试、信号完整性测试、射频性能测试（如发射功率、接收灵敏度）、温升测试。
2. 软件测试：功能测试、压力测试（长时间高负载运行）、兼容性测试（多设备接入）。
3. 认证准备：根据销售区域，提前规划FCC、CE等无线电与安全认证，确保方案符合法规要求。

五、优化与量产
基于测试反馈，优化PCBA设计（如调整布局、更换元件）以提升性能或降低成本。进入量产后，需建立严格的质量控制流程，包括来料检验、生产巡检和成品抽检，确保每一块方案板的一致性与可靠性。

智能路由PCBA方案板开发是一个多学科交叉的系统工程，融合了硬件设计、射频工程、软件开发和生产管理。成功的方案不仅能提供高速稳定的网络连接，更能通过模块化设计支持未来功能升级，满足日益复杂的智能网络需求。随着技术的演进，如Wi-Fi 7的普及和AIoT集成，PCBA方案板将继续向更高集成度、更低功耗和更强算力的方向发展，为智能路由创新奠定坚实基础。
